一、用途和特點
FC6000型通用流量演算器是一種通用性較強、功能較豐富的多用途流量演算器。除常規的流體溫度補償、壓力補償、密度補償、溫度壓力補償之外，該儀表還有以下功能：
①對一般氣體的壓縮系數Z進行補償；
②對天然氣的超壓縮系數Fpv進行補償；
③對流量系數非線性進行補償；
④對差壓式流量計的可膨脹性系數進行補償；
⑤對蒸汽密度進行查表并進行相應的補償；
⑥對濕氣體的干部分流量進行測量。
儀表中的海量存儲器能依次存儲11520組最新歷史數據，有利于計量管理中查閱和電話抄表。
二、硬件結構

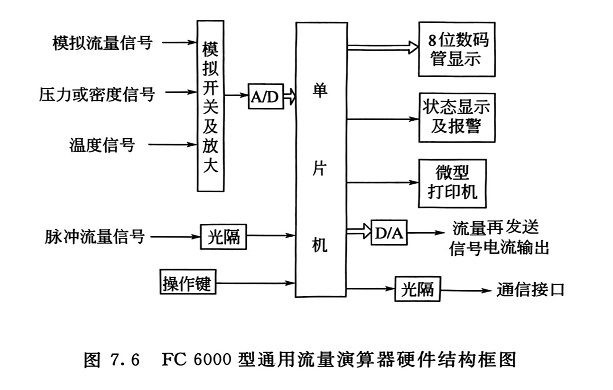

圖7.6所示的硬件結構，其過程通道除了流量信號輸入通道外，還有流體溫度和壓力輸入通道。
三、信息流程

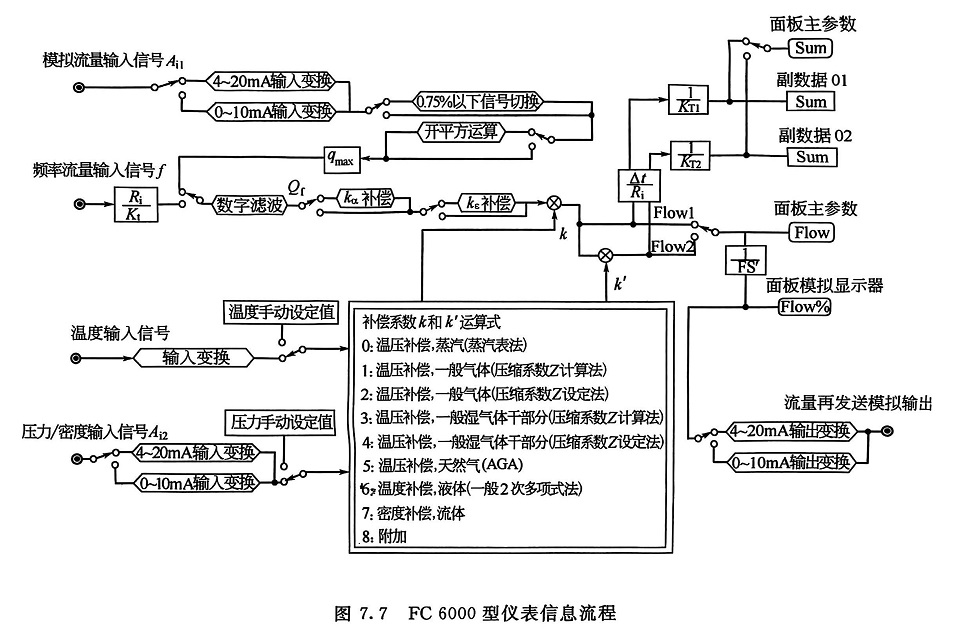

圖7.7所示的信息流程，示出了實現其主要功能的信息傳送關系和信號處理順序。
四、主要功能
FC6000型儀表的功能比FC3000型儀表功能更強大，它除了能完成FC3000型儀表所具有的積算和各項輔助功能外，還具有下列各項演算功能。
（1）流體工況補償功能

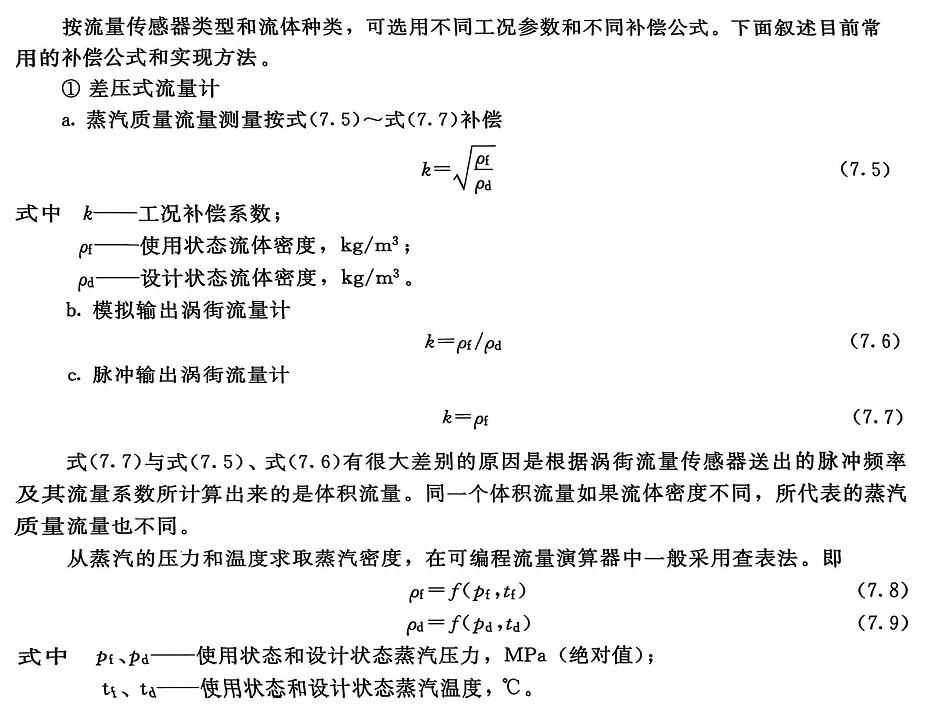

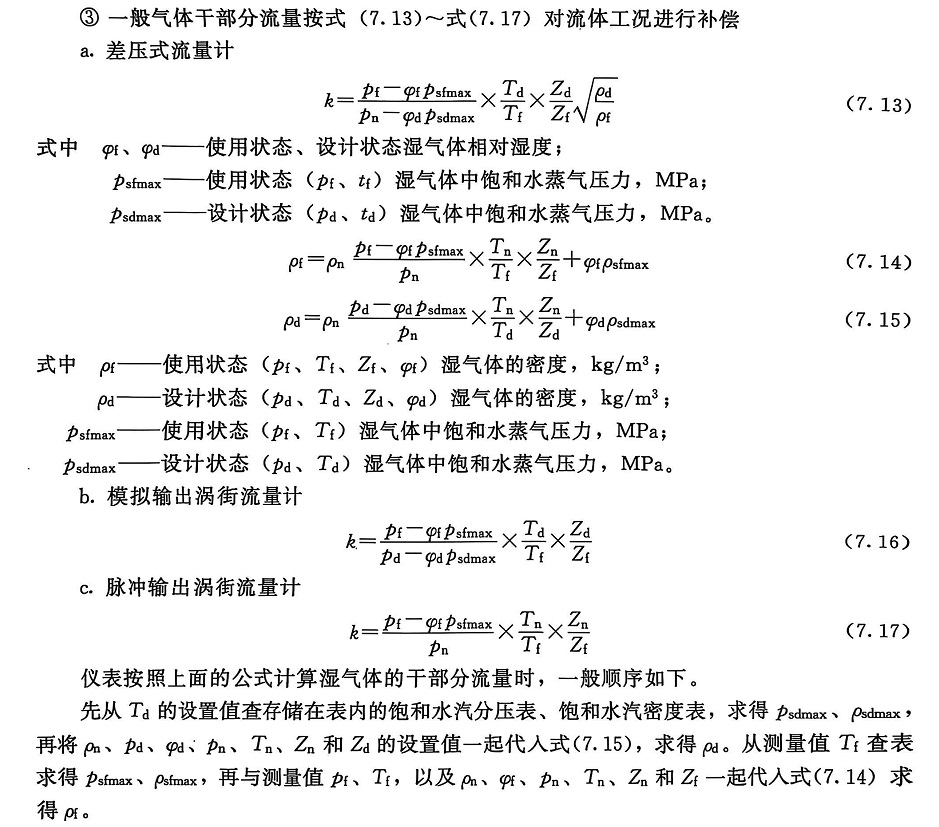

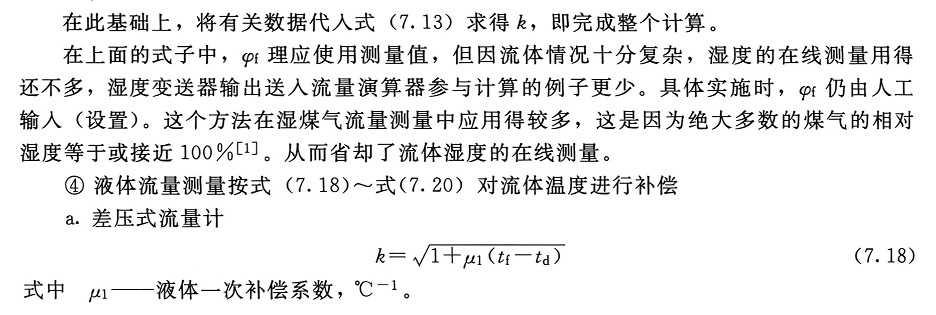

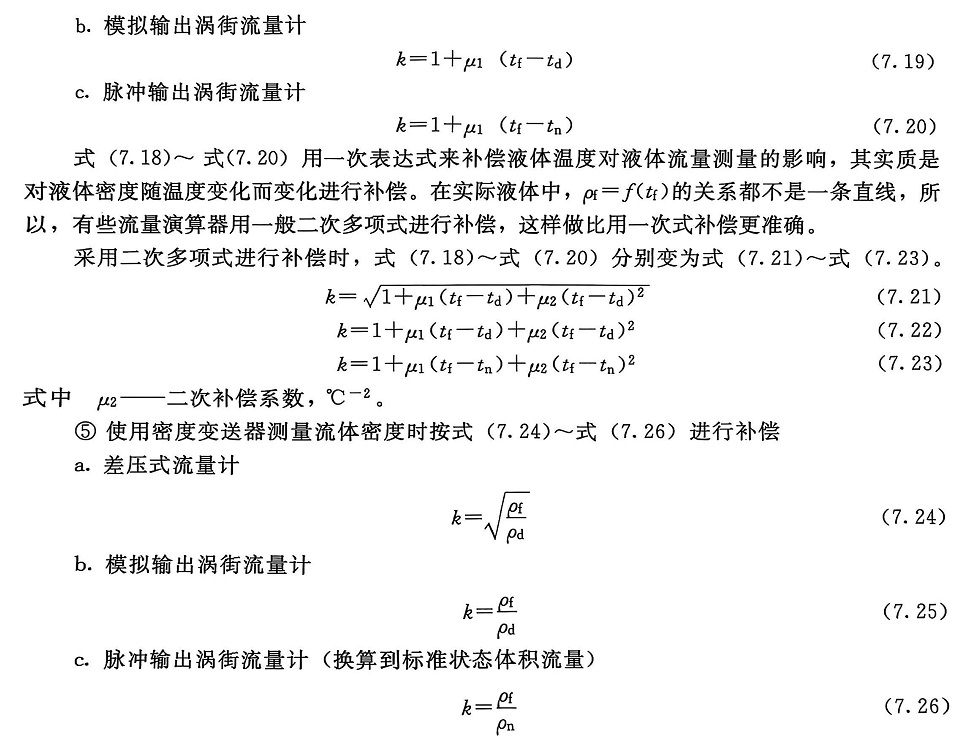

絕大多數流量計只有在流體工況與設計條件一致的情況下，才能保證測量精確度。有些流體如氣體、蒸汽，流體工況變化對測量精確度的影響特別大，必須進行補償。
國際蒸汽密度表共有三張，即過熱蒸汽密度表、以壓力為自變量的飽和蒸汽密度表和以溫度為自變量的飽和蒸汽密度表。
因?yàn)轱柡驼羝膲毫蜏囟仁且灰粚?duì)應的，只需知道兩個參數中的一個，就可查表得到其密度。

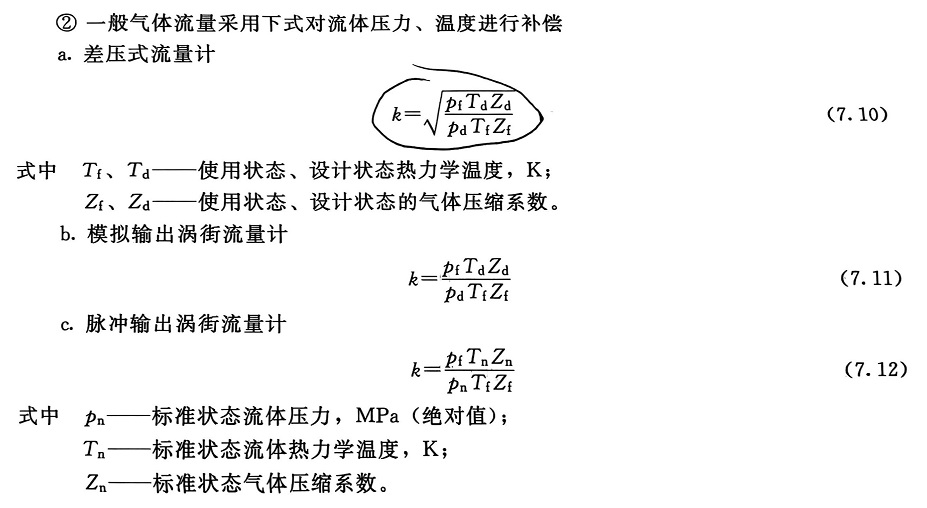

經式（7.12）補償?shù)牧髁繛闃?biāo)準狀態體積流量。式（7.12）中的pn一般取101.325kPa（絕對值），Tn可以根據對標準狀態的約定取20℃、0℃，煤氣行業常取tn=15℃，然后換算到絕對溫度。
式（7.12）中的Zf，可以由pf、Tf，根據流體名稱查理化手冊得到，也可由儀表自動計算得到。一旦指定儀表自動計算Zf，必須在演算器菜單中填入被測流體的臨界壓力值和臨界溫度值。
上面列舉了幾種流量計和幾種流體的工況補償公式，尚未覆蓋全部，但已經相當繁復了。若包含在同一臺儀表中就出現了一個選擇問題，常見的有兩種，其一靠編碼開關由硬件選擇，其二靠軟開關，在菜單中指定。后一種方法更為可靠經濟。
（2）流量系數修正功能
差壓式流量計的流量系數與雷諾數呈一定的函數關系，當雷諾數小到一定的數值時，流量系數就有較大變化，不宜使用。為了提高系統精確度和擴大范圍度，演算器中常帶有流量系數修正功能，修正雷諾數變化引入的測量誤差。

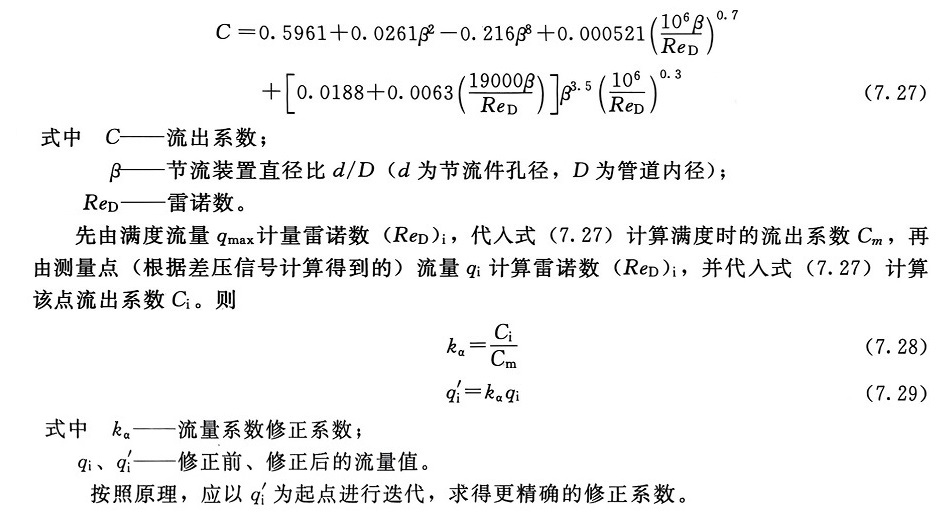

孔板等節流件（以角接取壓為例）有下面的關系式：
采用這種方法也可用若干段折線完成修正。即0～qmax之間分成若干段（常為9～15段）作為橫坐標，再由qi計算相應的修正系數kai，作為縱坐標組成折線。對瞬時流量進行修正時，只需由未經修正的流量值查表和線性內插就可獲得。
多段折線的修正方法不僅適用于差壓式流量計，也適用于渦街流量計等通過實標法獲得流量系數的儀表，即以實標數據為基礎計算各標定點的修正系數，制成折線表輸入儀表。
